Pesquisadores da Universidade Politécnica de Hong Kong anunciaram, em 11 de setembro de 2026, a criação de um transístor que rompe uma barreira física fundamental da microeletrônica. O dispositivo, construído com camadas alternadas de bismuto e seleneto de índio, contorna a chamada “tirania de Boltzmann”, que limita a eficiência energética dos semicondutores tradicionais. A descoberta foi liderada por Zehan Wu e colegas, conforme relatado pelo Site Inovação Tecnológica.
Cada nova geração da microeletrônica depende de melhorias no desempenho dos transistores para aumentar a capacidade de computação. No entanto, a tecnologia de semicondutores convencional atingiu um limite físico conhecido como “tirania de Boltzmann”. Essa fronteira define o limite inferior para a tensão necessária para alternar uma corrente em temperatura ambiente, restringindo a eficiência energética e impedindo o progresso na eletrônica de alto desempenho.
O que é a tirania de Boltzmann?
Os transistores de efeito de campo semicondutores de óxido metálico complementares (MOSFETs) convencionais exploram a emissão termoiônica das cargas elétricas sobre uma barreira, impulsionadas pela tensão na porta. O mínimo dessa tensão é de apenas 60 milivolts (mV), o tal do limite de Boltzmann. Esse valor representa um piso termodinâmico que impede reduções adicionais no consumo de energia por operação lógica.
Em outras palavras, para ligar e desligar um transistor tradicional, é necessário aplicar uma tensão mínima que gera calor e limita a densidade de integração. Superar essa barreira é essencial para continuar avançando em desempenho computacional sem esbarrar em problemas térmicos insustentáveis.
Bismuto e seleneto de índio em camadas

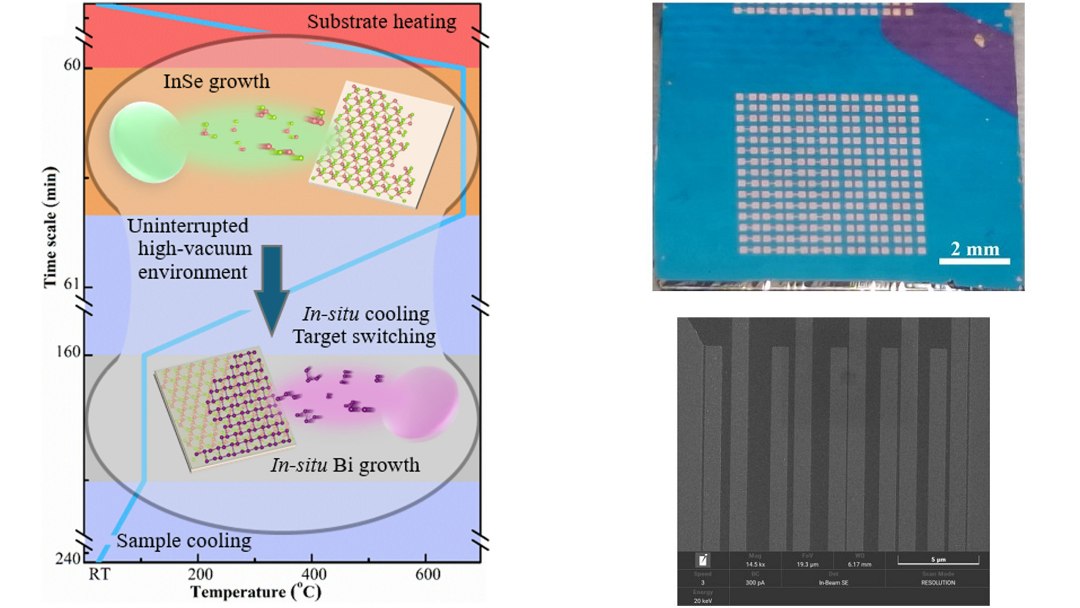

A boa notícia é que Zehan Wu e colegas descobriram um modo de contornar a tirania de Boltzmann usando nanomateriais bidimensionais (2D). A inovação consiste em uma nova arquitetura de transístor de efeito de campo de tunelamento (TFET) construído com camadas 2D alternadas do semicondutor seleneto de índio (InSe) e, mais surpreendentemente, do metal bismuto (Bi).
O TFET é um tipo emergente de transístor que usa o tunelamento quântico, em vez da emissão termiônica, para controlar o fluxo de corrente. Esse mecanismo permite operar com tensões abaixo do limite de Boltzmann, abrindo caminho para dispositivos muito mais eficientes.
Como o tunelamento quântico muda o jogo
Os transistores TFET funcionam com base no fenômeno quântico do tunelamento. Diferentemente dos MOSFETs, que dependem de cargas superando uma barreira de energia, os TFETs exploram a probabilidade de elétrons atravessarem a barreira diretamente. Isso reduz drasticamente a tensão necessária para alternar o estado do dispositivo.
A estrutura híbrida metálico/semicondutor, com bismuto e InSe, mostrou-se capaz de operar abaixo do limite de 60 mV por década de corrente. Esse resultado indica que a tirania de Boltzmann pode ser efetivamente contornada em temperatura ambiente, um marco para a eletrônica de baixo consumo.
Bismuto: de estrela pós-silício a componente ativo
Apesar de surpreendente, o uso do metal bismuto para fabricar transistores não é exatamente uma novidade: esse material vem figurando entre as estrelas para uma eletrônica pós-silício. O bismuto possui propriedades eletrônicas únicas, como baixa massa efetiva de portadores e forte acoplamento spin-órbita, que o tornam atraente para dispositivos quânticos.
No entanto, integrá-lo em uma arquitetura TFET com camadas 2D de InSe representa um avanço significativo. A combinação permite explorar o tunelamento de forma eficiente, algo que não era possível com materiais convencionais.
Implicações para o futuro da computação
A demonstração experimental desse transístor híbrido sugere que é possível reduzir o consumo de energia em circuitos integrados sem sacrificar o desempenho. Isso pode impactar desde processadores de data centers até dispositivos móveis, onde a eficiência energética é crítica.
Embora ainda haja desafios de fabricação em larga escala, a pesquisa publicada na revista Science (DOI: 10.1126/science.adx6059) estabelece um novo paradigma. Os próximos passos devem envolver a otimização dos processos de deposição e a integração com tecnologias de silício existentes.
O trabalho de Wu e colegas representa um passo concreto rumo a uma eletrônica pós-Boltzmann, onde os limites termodinâmicos deixam de ser um obstáculo intransponível.
