Nanotubos de molibdenita atingem recorde de 1 nanômetro
Crédito: www.inovacaotecnologica.com.br
Crédito: <a href="https://www.inovacaotecnologica.com.br/noticias/noticia.php?artigo=nanotubos-molibdenita&id=010165260713" rel="nofollow noopener noreferrer" target="_blank">www.inovacaotecnologica.com.br</a>

Redação do Site Inovação Tecnológica – 13/07/2026

Pesquisadores japoneses criaram os menores nanotubos semicondutores do mundo, com apenas 1 nanômetro de largura. O feito confirma previsões teóricas de décadas atrás e representa um avanço significativo na miniaturização de componentes eletrônicos.

Método inovador com moldes de nitreto de boro

A equipe superou as limitações das técnicas convencionais ao cultivar molibdenita (dissulfeto de molibdênio, MoS2) dentro de tubos protetores de nitreto de boro. Esse processo produziu nanotubos altamente uniformes com apenas 1 nanômetro de largura, contornando a dificuldade de criar estruturas estáveis nessa escala minúscula.

Os métodos tradicionais geralmente produzem diâmetros acima de 10 nanômetros, com tubos concêntricos de múltiplas paredes e estruturas atômicas irregulares. A nova abordagem representa um salto qualitativo na fabricação de nanotubos.

Vantagem sobre nanotubos de carbono

A molibdenita, um semicondutor natural, vem ganhando vantagem sobre os nanotubos de carbono por oferecer propriedades eletrônicas superiores para nanoeletrônica. A demonstração fornece um caminho prático para fabricar dispositivos eletrônicos ultraminiaturizados.

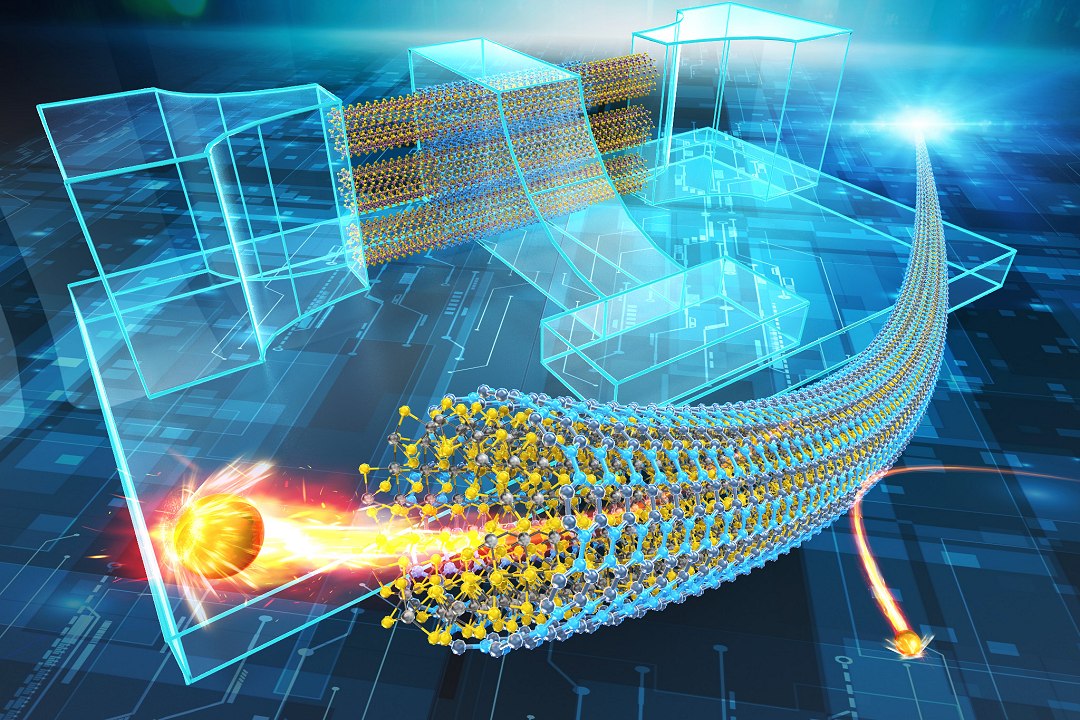

A ilustração dos nanotubos fabricados em moldes mostra as dimensões inéditas de 1 nanômetro, evidenciando uniformidade e precisão.

Próximos passos rumo às aplicações

O próximo desafio é aumentar o comprimento dos nanotubos para pelo menos 1 micrômetro. Atualmente, eles são muito curtos para integração em circuitos eletrônicos funcionais. Superar essa barreira é essencial para viabilizar o uso comercial da tecnologia.

A demonstração confirmou previsões teóricas sobre o comportamento desses materiais ultrafinos, abrindo perspectivas para transistores, sensores e outros componentes em escala atômica.
